Мої бібліотеки компонентів для Dip Trace



Стандартні бібліотеки елементів схемотехніки для програми Dip Trace дещо відрізняються від звичних ДСТУ-шних, що створює певні незручності. Пропоную свій набір бібліотек елементів, виконаних у подібності до ДСТУ. Наголошую, що повної відповідності ДСТУ я не гарантую, деякі бібліотеки та деякі елементи в них не відповідають стандартам та створені виключно з міркувань зручності застосування. Так би мовити, взято найкраще із ріних стандартів…

Бібліотеки призначені виключно для схемотехніки. Прив’язки до корпусів вони не мають.

Елементів дуже багато, навіть складно уявити, що чогось там може не знайтися. Було переглянуто майже всі ДСТУ, до бібліотек не увійшло тільки щось занадто застаріле або “екзотичне”. Але якщо чогось часто вживаного і справді не зайдеться – повідомляйте, буду вельми вдячний!

Бібліотеки створені для програми версії 2.1, але підходять до новіших версій (протестовано на останній – 2.4).

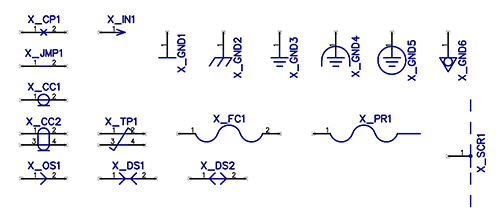

Загальні позначки

Прилади акустичні

Мікрофони, телефони, навушники

Магнітні голівки, звукознімачі

Зумери, дзвінки та інші акустичні сигнальні пристрої



 Антени

Конденсатори

Комутаційні присторї

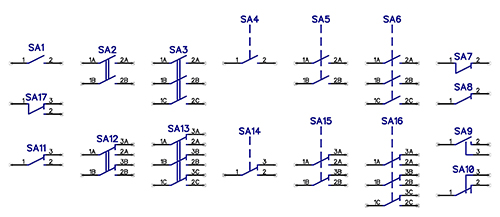

Вимикачі, перемикачі

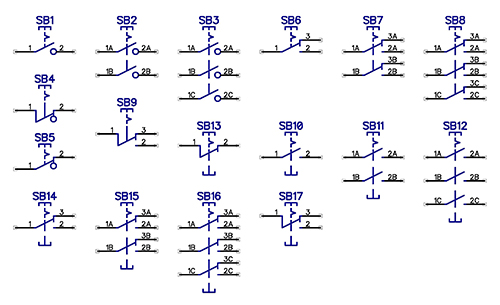

Кнопки без фіксації

Кнопки з фіксацією

Спеціальні та автоматичні комутаційні пристої, аварійні кнопки, геркони


Сбірки вмикачів

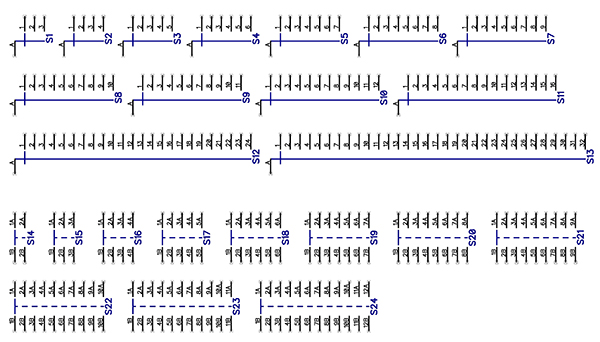

Перемикачі багатопозиційні

Перемикачі з різними типами приводів

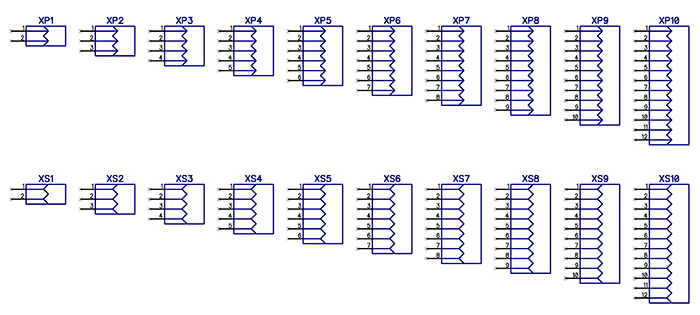

 З’єднувальні пристої

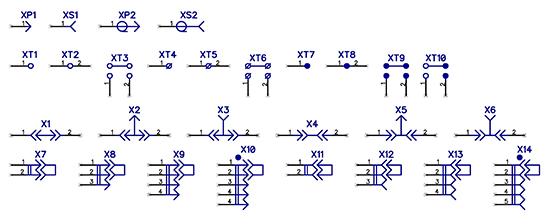

Штирі, гнізда, джампери

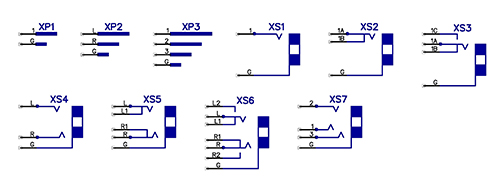

Штепселі та гнізда телефонні (або “міні-” та “мікроджеки”)

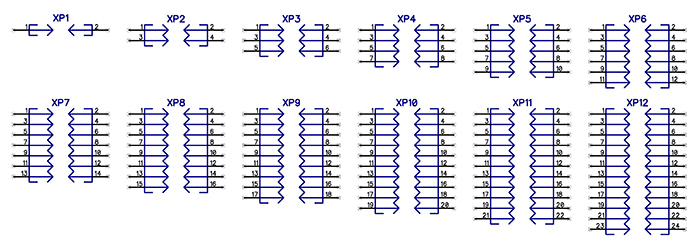

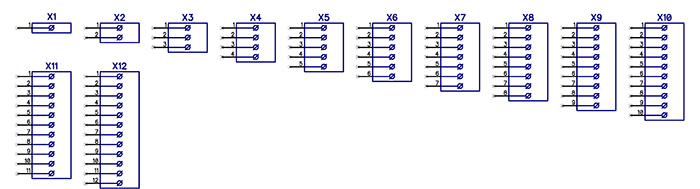

Збірки штирів та гнізд, клемники

 Діоди, тирістори, стабілітрони, варикапи, віпрямлячі мостові

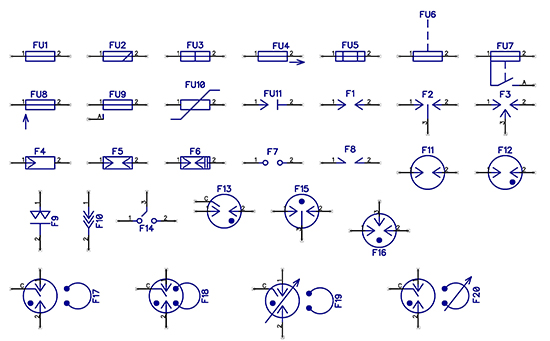

 Запобіжники, розрядники

Котушки індуктивності та дросселі

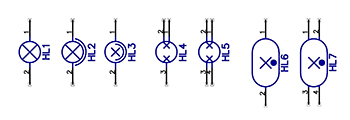

Лампи

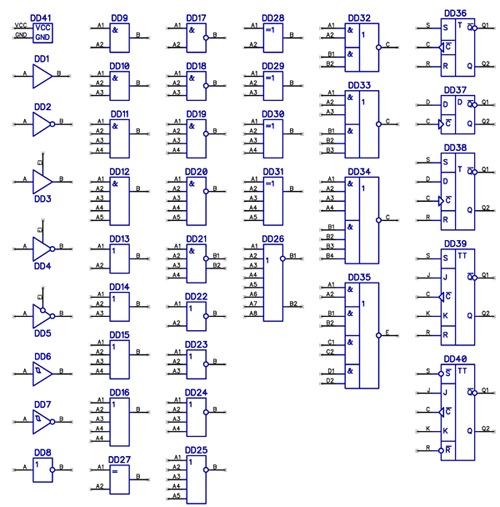

 Логічні елементи

Електричні двигуни (у т.ч. шагові)

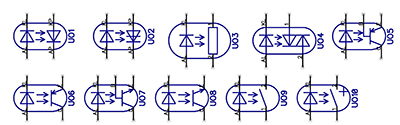

Оптрони

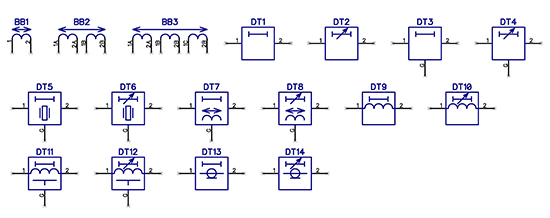

Елементи п’єзоелектричні, магнітосрикціонні, лінії затримки

Елементи п’єзоелектричні

Лінії затримки


Фільтри

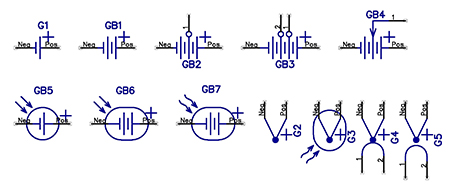

Елементи живлення

Реле

Тільки котушки, без контактів. Контакти потрібного типу можна взяти з відповідної бібліотеки

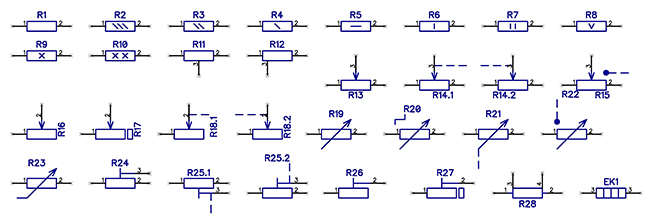

Резістори

Резістори, чутливі до різних фізичних параметрів

Змінні резістори з різними приводами

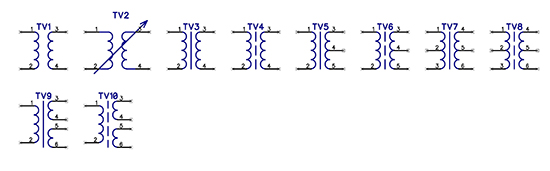

Трансформатори та їх частини


Частини трансформаторів

Приклад використання частин – складний трансформатор із 6-ма обмотками:

 Транзистори

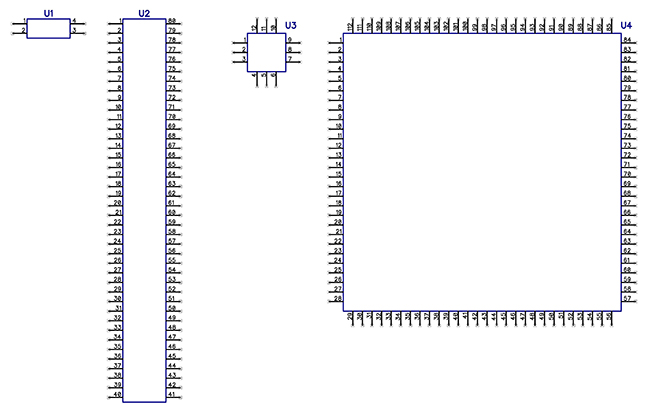

Шаблони елементів (на малюнку показані не всі) із дво- або чотиристороннім розташуванням виводів. Кількість виводів: двосторонні – 4 … 80; чотиристоронні: – 12 … 112

Вимірювальні прилади

Світлодіоди


Світлодіодні індикатори

Семисегментні

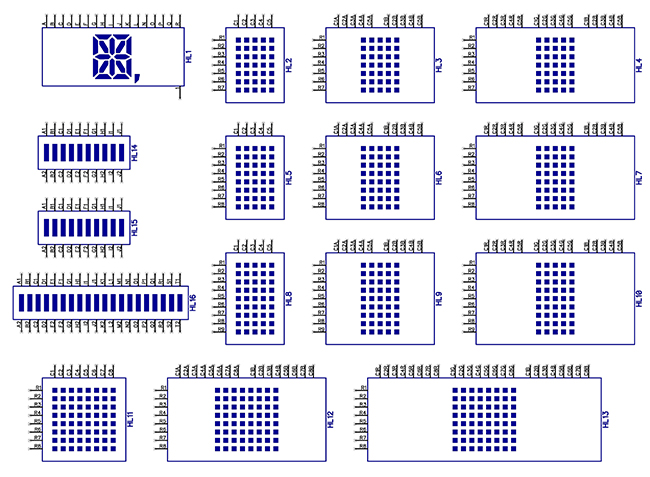

Шістнадцятисегментні, матричні та лінійні

Різні роз’єми та коннектори

 Іменовані коннектори/лінії

Роз’єми живлення

Роз’єми для фототехніки

 Слоти для карт пам’яті

Рідко вживані та застарілі елементи

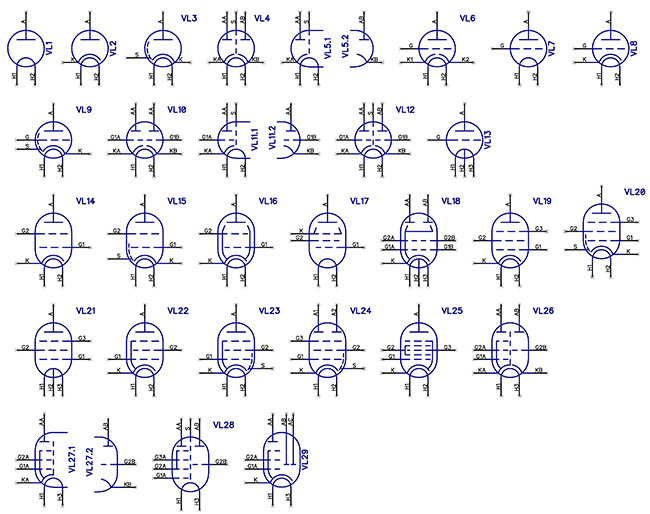

Електронно-вакуумні прилади

Індикатори тліючого розряду

Осцилографічні трубки, кінескопи


Елементи НВЧ-ліній

Елементи волоконно-оптичних ліній

Електрозапальні пристрої

Зкачати всі вищезазначені бібліотеки одним файлом можна за посиланням:
http://tretyakovmax.com/files/DipTrace_mylib.zip
